안전고리 고정장치

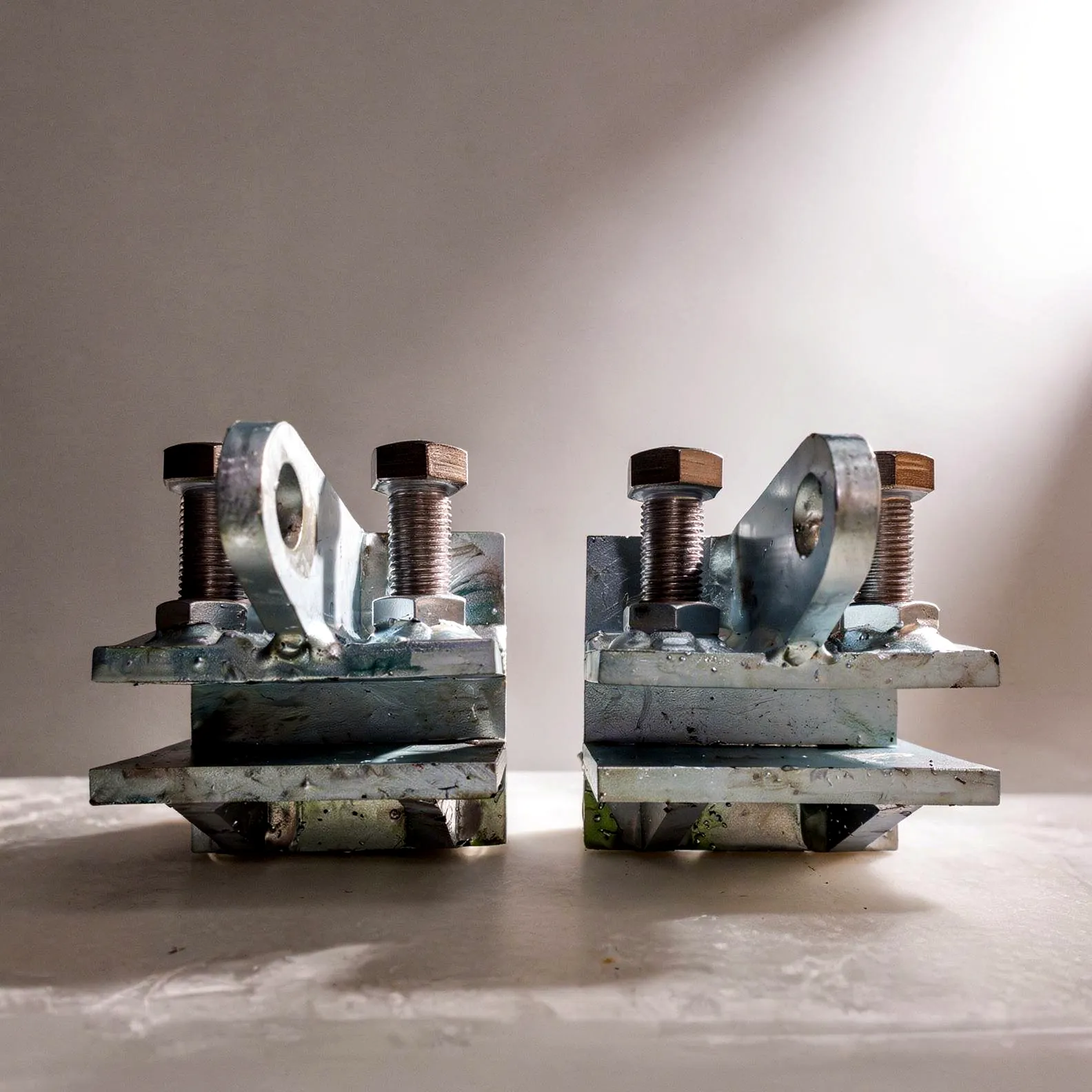

1. 01고정대

   교량 양쪽 끝에 설치해 와이어를 고정합니다. 와이어 체결공 안의 2단계 홈이 충격을 단계적으로 분산·완화합니다.

2. 02중간지지대

   교량 중간 구간에서 와이어 인장력이 떨어지지 않도록 받쳐 줍니다. 전용 고리 없이 기존 안전고리로 이동할 수 있습니다.

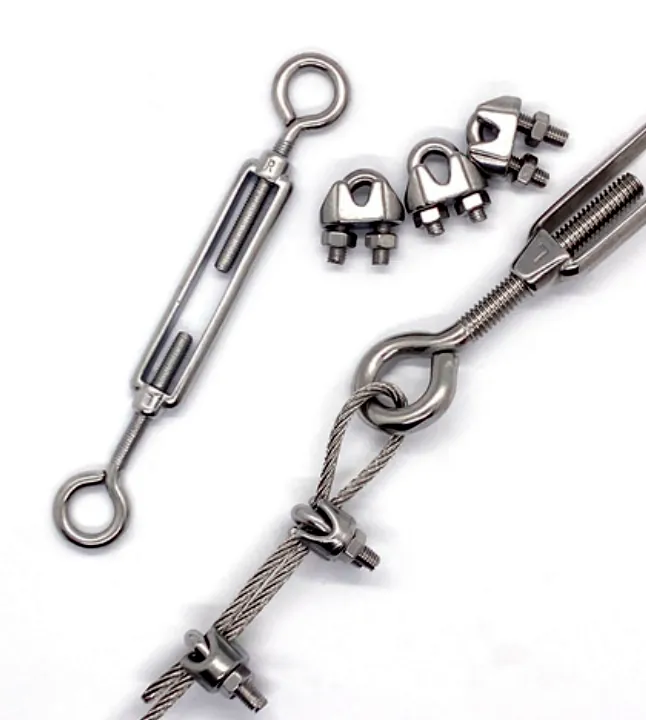

3. 03턴버클 및 와이어

   고정대에 연결되어 작업 중 추락을 막습니다.

1. STEP 1
   타공 및 고정

   시작 지점 콘크리트 벽에 타공한 뒤 전용 고정대를 고정합니다.

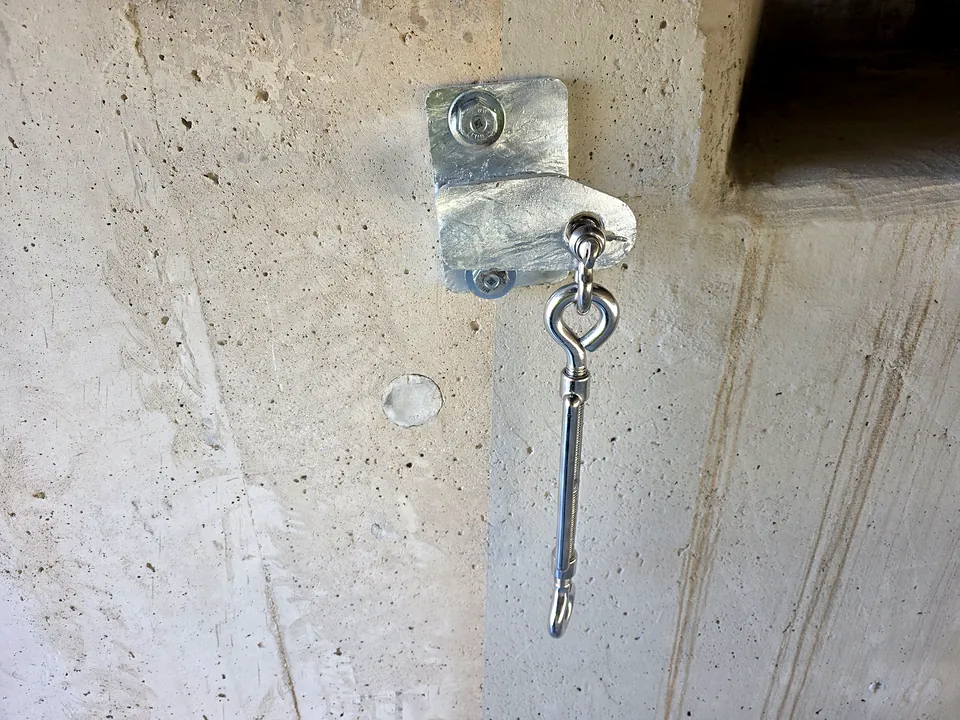

2. STEP 2
   턴버클 체결

   고정대에 턴버클을 체결합니다.

3. STEP 3
   종료 지점 시공

   반대편 종료 지점 벽에도 같은 방법으로 고정대를 설치합니다.

4. STEP 4
   와이어 연결·장력 조절

   두 지점 사이에 와이어를 체결하고 처짐이 없도록 장력을 조절하면 완료됩니다.

교량 하부 철근에 설치할 때는 노출된 하부 철근에 고정대를 고정한 뒤 같은 순서로 턴버클·와이어를 체결하고 장력을 맞춥니다.
